マージ設定

BIMデータを取り込むときに、メッシュのマージ方法を選択することができます。

マージ設定の開き方

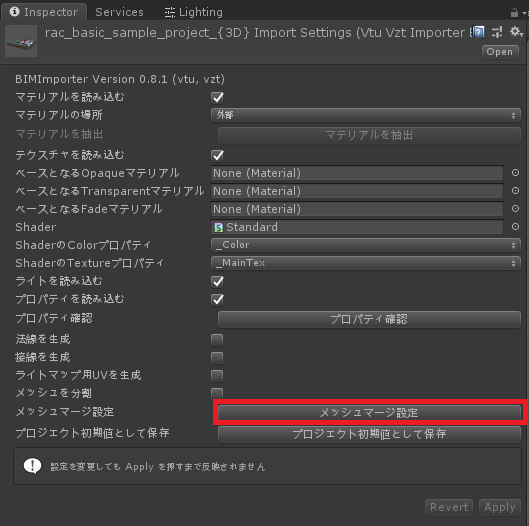

Import設定のメッシュマージ設定ボタンを押します

メッシュのマージ方法の選択

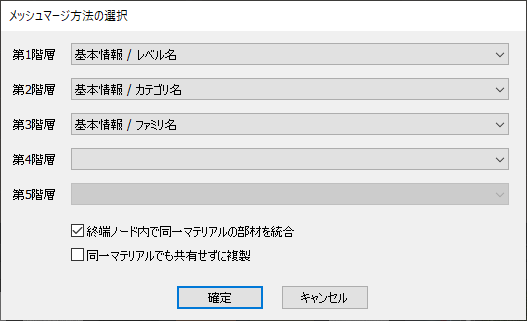

メッシュのマージ方法の選択ダイアログが出てくるので、どのような階層構造でメッシュをマージするか決定し確定ボタンを押します

メッシュのマージ

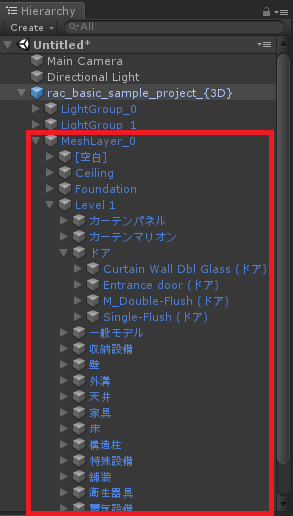

選択した階層構造でメッシュがマージされます

同一マテリアルの部材を統合

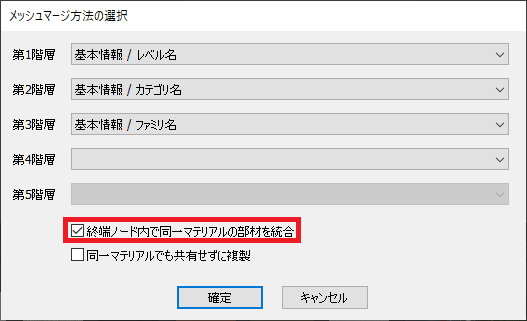

終端ノード内で同一マテリアル部材を統合がONの場合、一番下の階層において同一マテリアルを持つ部材は同一メッシュとして統合します。

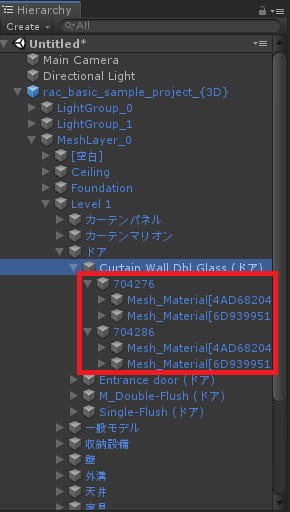

このチェックをOFFにした場合、最下層の更に下層に部材IDの階層が強制追加されます。

Warning

このチェックをOFFにするとメッシュが増えパフォーマンスが低下する場合があります

同一マテリアルの共有

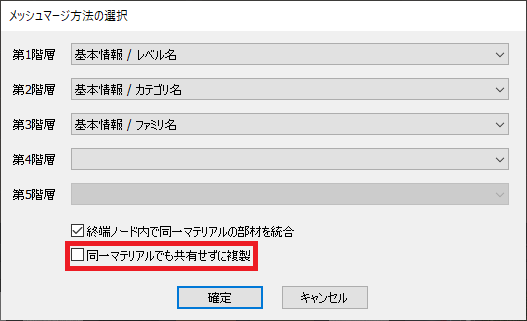

同一マテリアルでも共有せずに複製はがONの場合、同一のマテリアルでもメッシュごとにマテリアルを作成します。

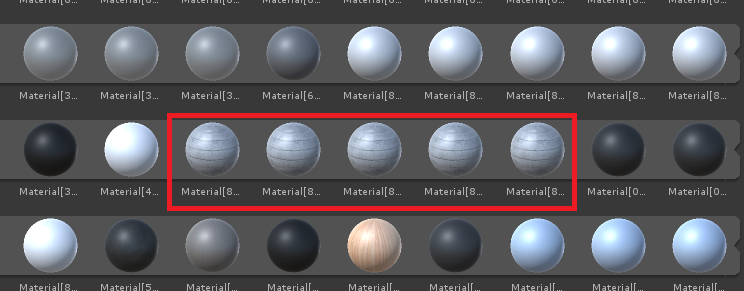

このチェックをONにした場合、同じ内容のマテリアルがメッシュの数だけ作成されます。

Warning

このチェックをONにするとマテリアルが増えパフォーマンスが低下する場合があります

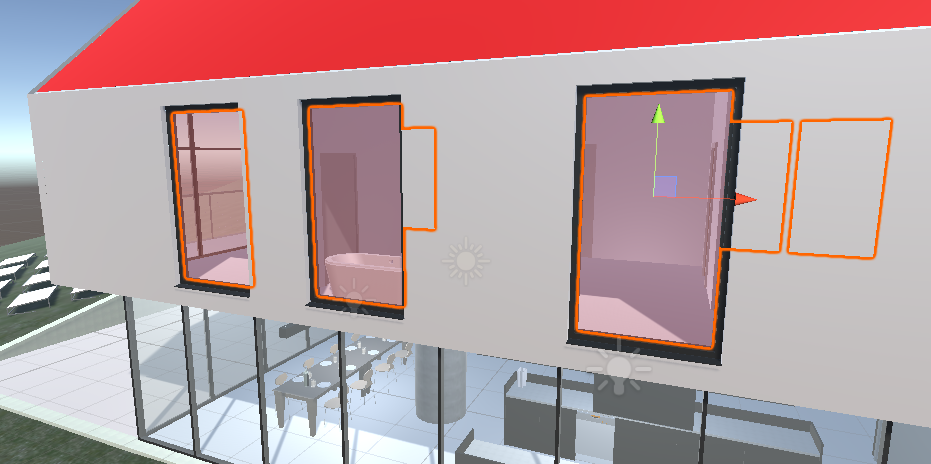

この機能を使用して以下のように2階の窓のマテリアルだけ編集をするということが可能になります。
