マテリアル設定

Import設定にある以下に項目については、高度なマテリアル設定を行う項目です。

• vtu vzt
  • ベースとなるOpaqueマテリアル
  • ベースとなるTransparentマテリアル
  • ベースとなるFadeマテリアル
  • Shader
  • ShaderのColorプロパティ
  • ShaderのTextureプロパティ
• vct
  • ベースとなるマテリアル
  • Shader
  • ShaderのTextureプロパティ

基本的には自動で設定されるので必ず変更する必要はありません。

以下の場合などに変更を行ってください。

• 未知のレンダーパイプラインで手動でマテリアル設定が必要な場合
• Import時に初期で設定されるマテリアルを変更したい場合
• カスタムシェーダ等を使用したい場合

ベースとなるマテリアルの設定例

この例では、半透明マテリアルのエミッションカラーに赤色を設定したいと思います。

ベースとなるマテリアルを用意する

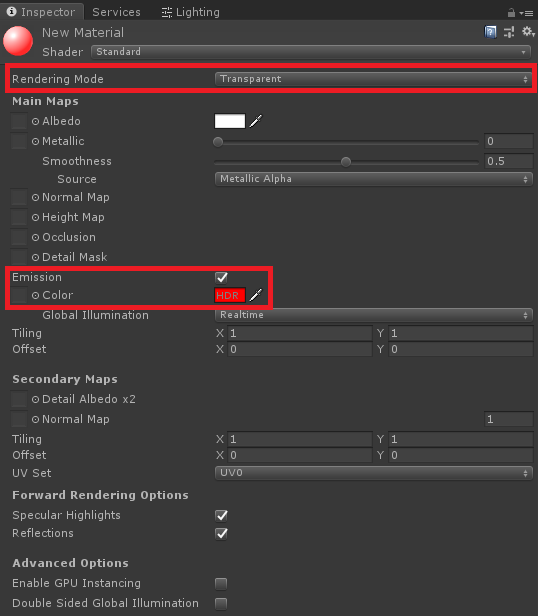

マテリアルを新規作成

1. Rendering ModeをTransparentに変更
2. EmissionをONに変更
3. Emission Colorを赤色に変更

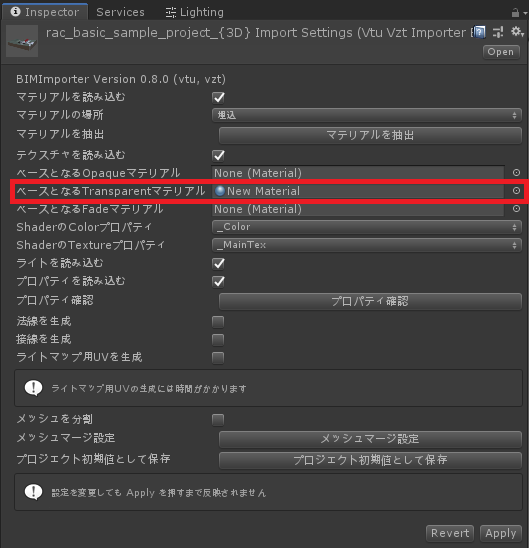

Import設定を行う

1. ベースとなるTransparentマテリアルに先ほど作成したマテリアルを設定

Applyで適用する

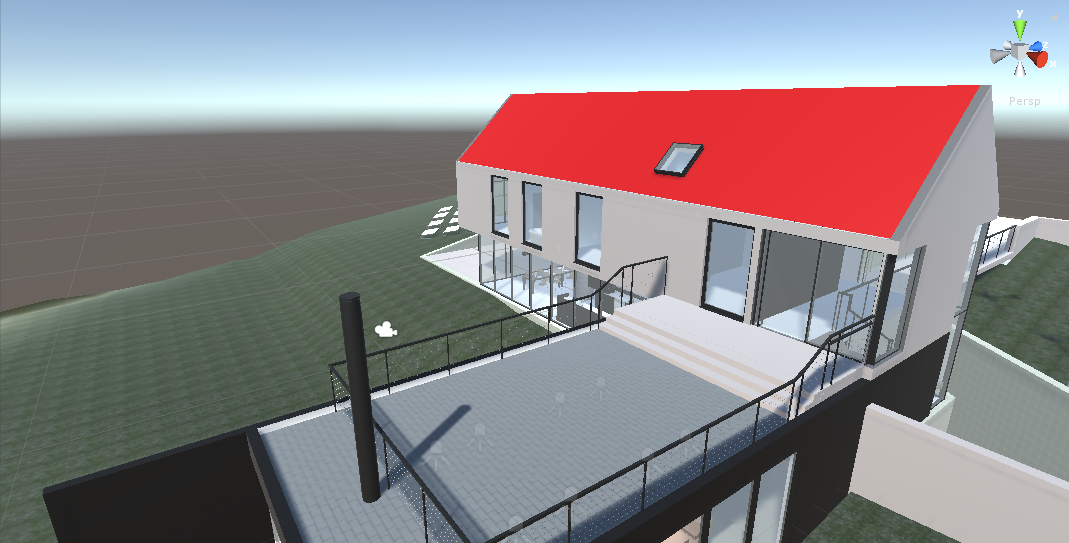

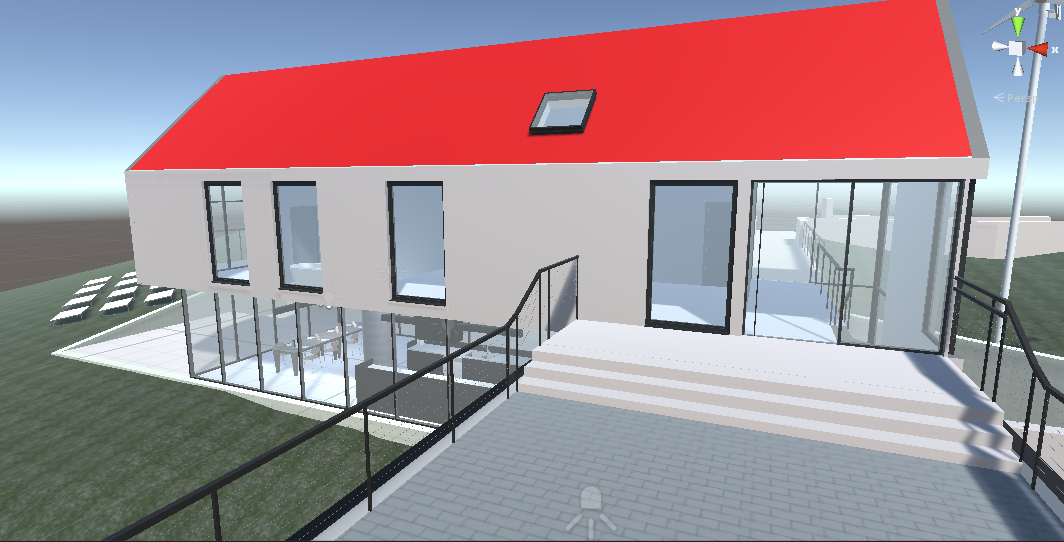

結果を確認

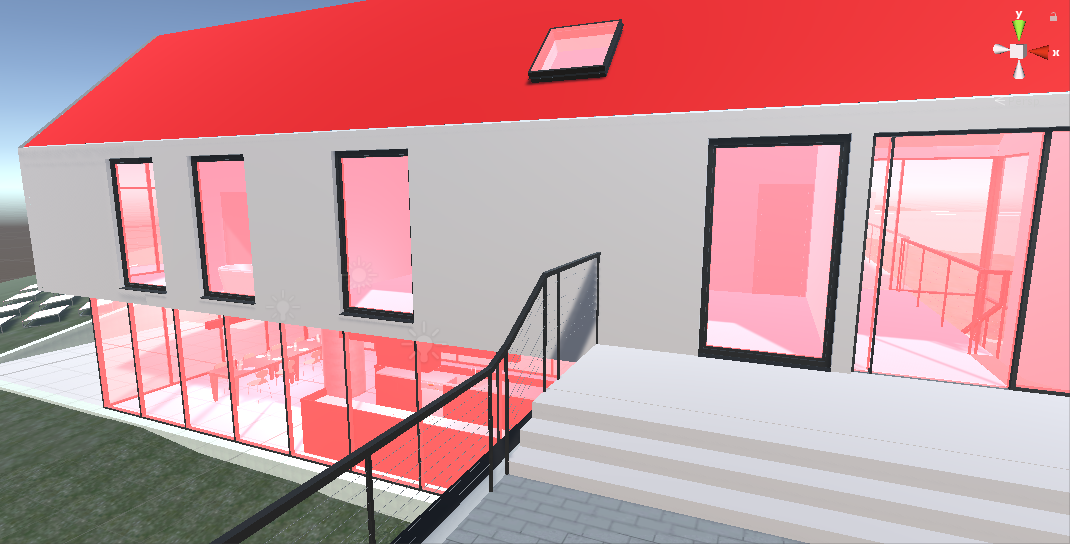

窓のマテリアルに赤色のEmissionColorが設定されました

Shaderプロパティの設定例

この例では、ImportしたColorをShaderのEmissionColorに入力してみます

EmissionColorを有効にするベースとなるマテリアルを用意する

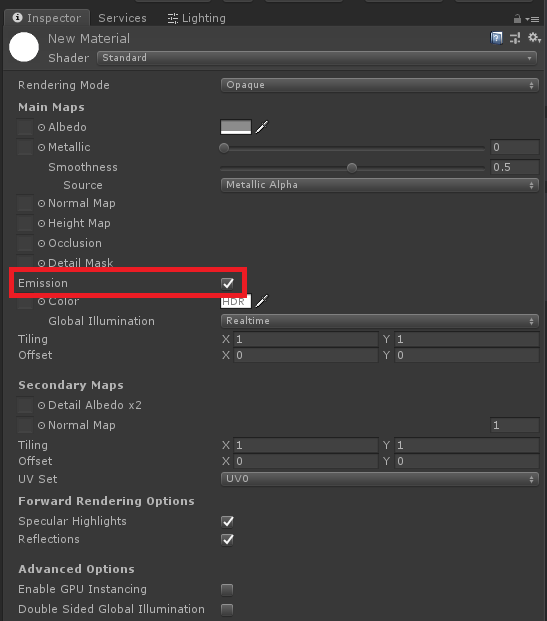

マテリアルを新規作成

1. EmissionをONに変更

Info

EmissionをONにしないと、EmissionColorが使用されないため

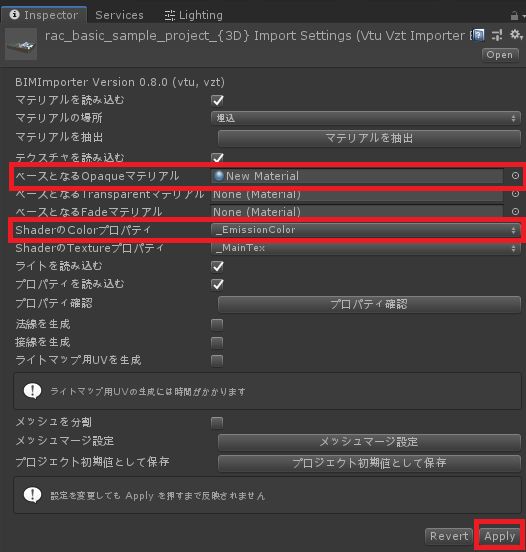

Import設定を行う

1. ベースとなるOpaqueマテリアルに先ほど作成したマテリアルを設定
2. ShaderのColorプロパティを_EmmisionColorに変更

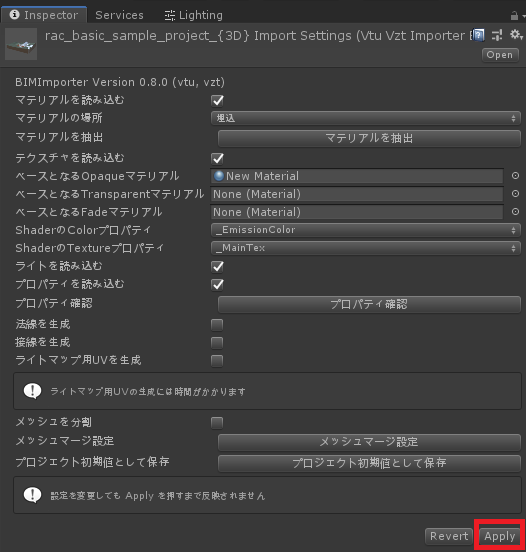

Applyで適用する

結果を確認

屋根のマテリアルで比べてみます。

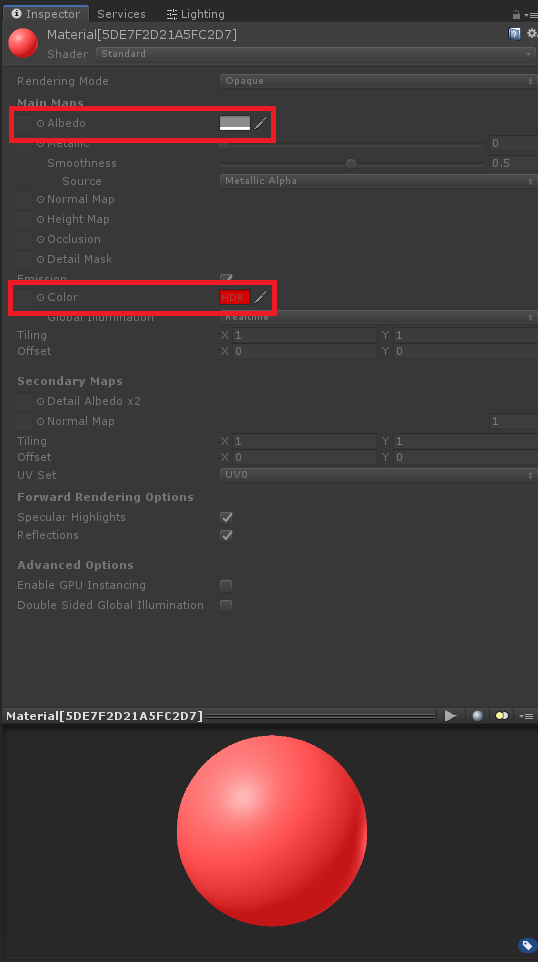

Albedo(_Color) が、白(デフォルトカラー)で、EmissionColor(_EmissionColor)が、赤(BIMImporterから入力された値)になっています。

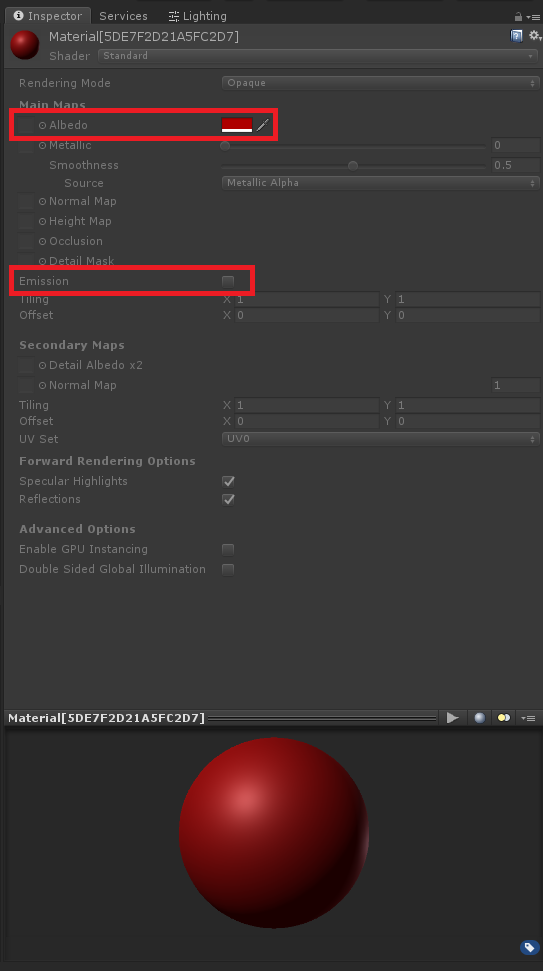

設定前

設定後
