VizitViewer情報技術部

ビュー(図面)出力の使い方

ビュー(図面)出力はビュー情報をビューアに出力する機能です。
3Dビューの場合は視点情報を、それ以外はビューの図面情報を出力します。
使い方は下記の通りです。

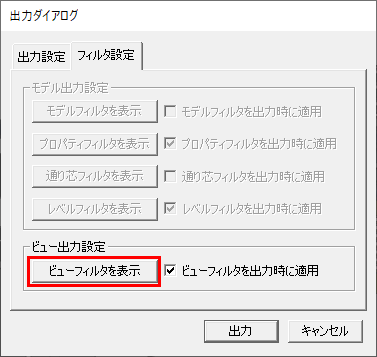

予め「出力ビューフィルタを表示」から出力するビューを選択してください。
出力ビューフィルタの使い方については出力ビューフィルタの使い方をご覧ください。

出力ダイアログの「ビュー(図面)を出力」をONにした状態で「出力」ボタンを押してください。出力後、Viewer側に設定が反映されます。

ビューフィルタの設定は、3DビューはViewerの「視点/視点プリセット/[出力したビュー名]」に反映されます。

3Dビュー以外は「ビュー/[出力したビュー名]」または「切断/[出力したビュー名]」に反映されます。

切断のビュー出力機能については図面表示をご覧ください。
