Rhinoceros+Grasshopper

Rhinocerosでプロジェクトを開く

Info

使用しているモデルデータは、AppliCraftが権利を有します

VizitExporterLite for Rhinocerosでデータ出力

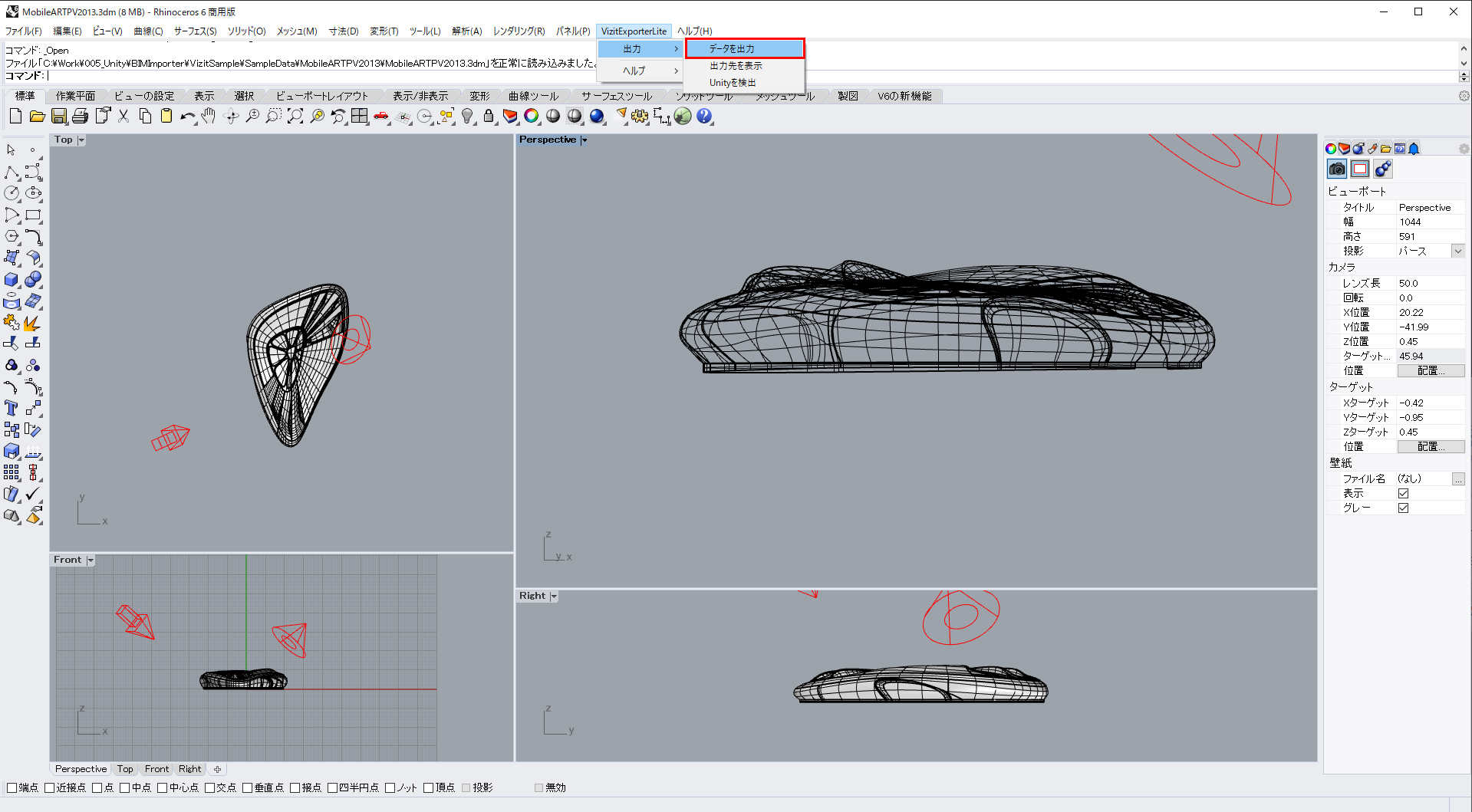

データ出力を選択します

出力ダイアログで出力設定を行い出力を選んで出力します

Info

出力ダイアログについての詳細は以下をご覧ください
http://dix.ne.jp/departs/it/vizitviewer/tutorial/exporter_rhinoceros_operation.html

出力したデータフォルダを開く

出力先を表示を選んで出力先のフォルダを確認します

出力したデータをインポート

3ds Maxを立ち上げてBIMImporterメニューの入力を選択し先ほど出力したフォルダにあるvtuファイルを選択します

Info

ViztiExporterを使用した場合はvztファイルが出力されます
vztファイルとvtuファイルの違いは以下をご覧ください
http://dix.ne.jp/departs/it/bimimporter/#departs_it_bi_exporter

メッシュのマージ方法の選択

メッシュマージ方法の選択ダイアログでどのような階層構造でメッシュをマージするか決定し確定ボタンを押します

Info

メッシュのマージ設定の詳細についてはメッシュのマージ設定をご覧ください

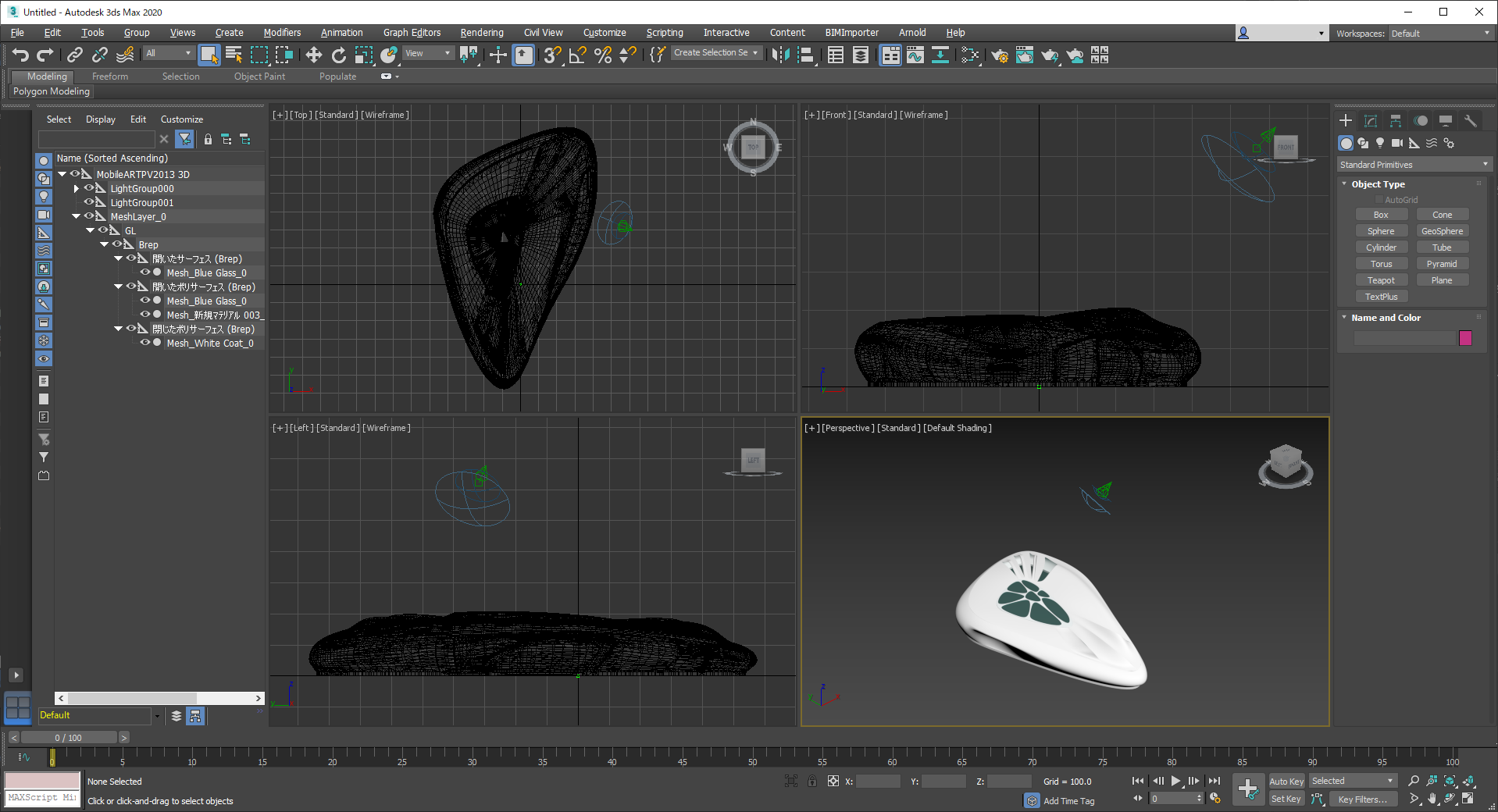

アセットがインポートされます
