図面表示の使い方

図面表示では、RevitまたはARCHICADのビュー出力時に視点情報と共に出力された図面を見ることが可能です。
ビュー出力についてはビュー出力の使い方(Revit)、ビュー出力の使い方(ARCHICAD)をご覧ください。
使い方は下記の通りです。

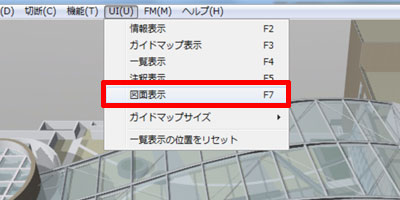

「UI/図面表示」をONにします

「切断」メニュー内の出力したビュー名をクリックします。

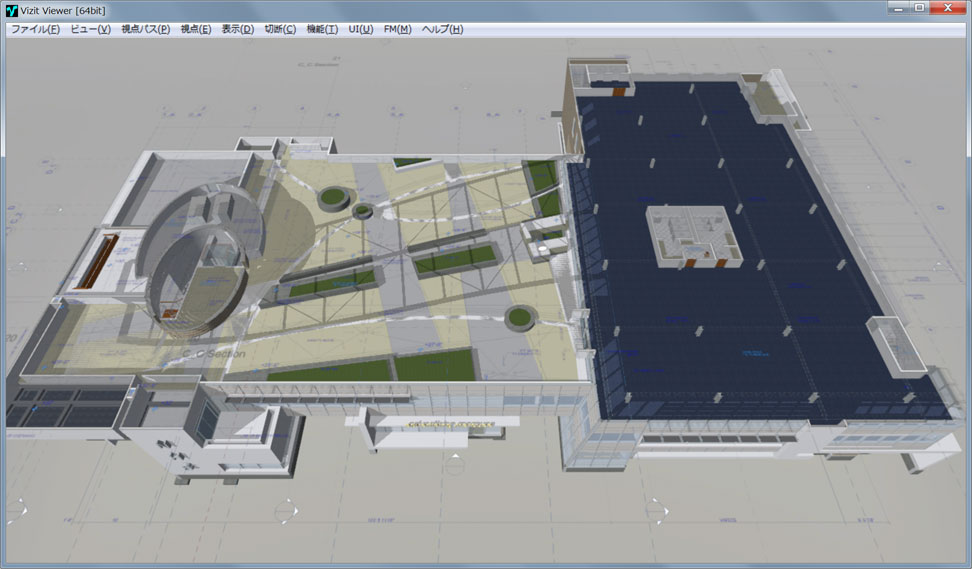

出力したビューの視点情報を使用して切断され、切断平面上に図面が表示されます。

「ビュー」メニューから出力したビュー名をクリックすることで図面のみを表示することも可能です。

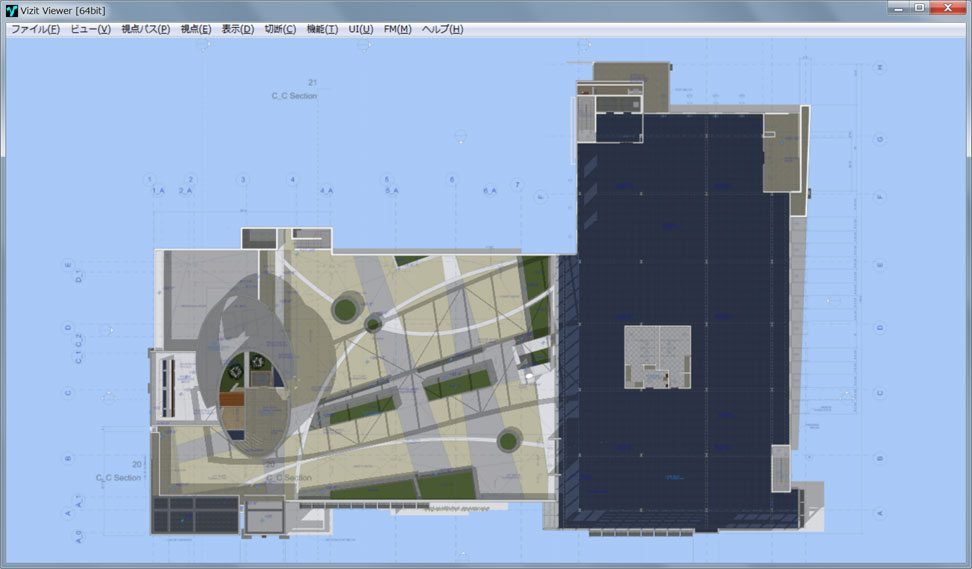

選択したビューの図面が正射影で確認できます。
