Exporter(Revit)の基本操作

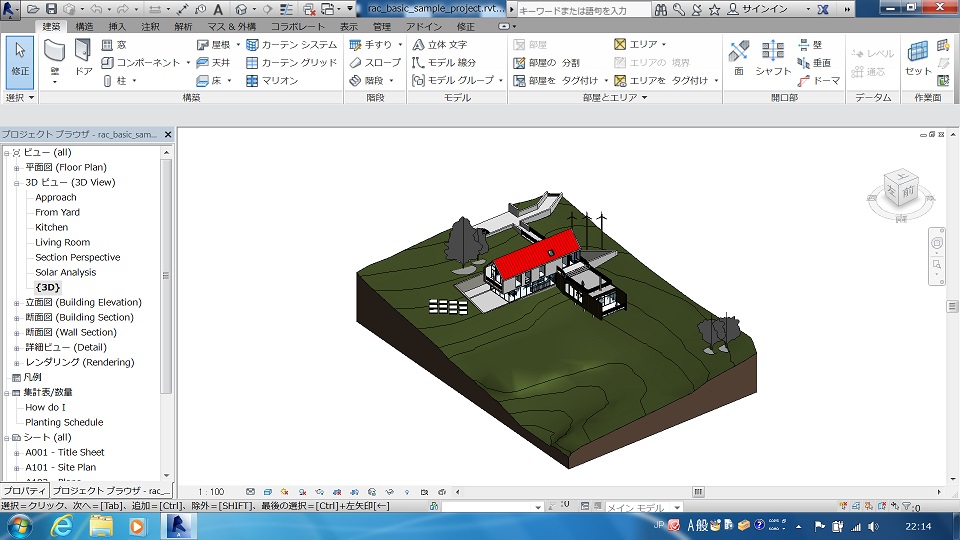

Revitを起動して、任意のプロジェクトを開きます。

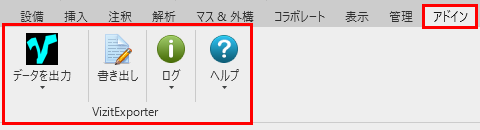

アドインの「VizitExporter」パネルを開きます。

「データを出力」ボタンを押すと出力ダイアログが開きます。

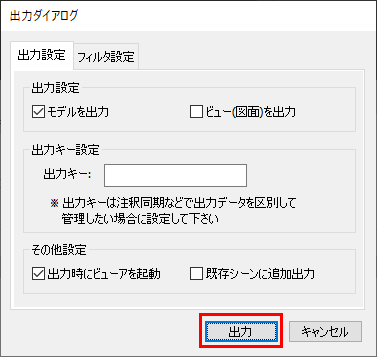

「出力」ボタンを押すとデータが出力されます。

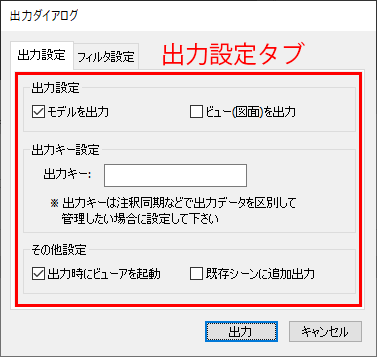

出力設定タブの概要は以下の通りです。

出力設定

モデルを出力

ONの場合、モデルが出力されます。

ビュー(図面)を出力

ONの場合、ビュー情報が出力されます。
詳細については、ビュー(図面)出力の使い方をご覧ください。

出力キー設定

出力キー

出力キーの設定を行います。
詳細については、出力キー設定の使い方をご覧ください。

その他設定

※「モデルを出力」がOFFの場合は、利用頂けません。

出力時にビューアを起動

ONの場合、データを出力後にビューアを起動します。

既存シーンに追加出力

ONの場合、ビューアに追加出力します。

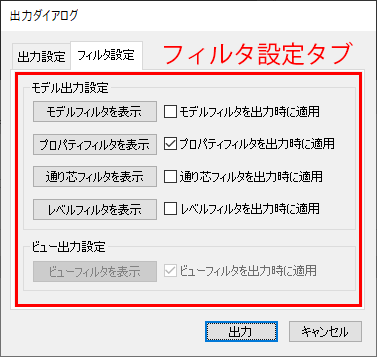

フィルタ設定タブの概要は以下の通りです。

モデル出力設定

※「出力設定」タブの「モデルを出力」がOFFの場合は、利用頂けません。

モデルフィルタを表示

出力モデルフィルタを表示します。
詳細については、出力モデルフィルタの使い方をご覧ください。

モデルフィルタを出力時に適用

ONの場合、設定したモデルフィルタを適用します。

プロパティフィルタを表示

出力プロパティフィルタを表示します。
詳細については、出力プロパティフィルタの使い方をご覧ください。

プロパティフィルタを出力時に適用

ONの場合、設定したプロパティフィルタを適用します。

通り芯フィルタを表示

出力通り芯フィルタを表示します。
詳細については、出力通り芯フィルタの使い方をご覧ください。

通り芯フィルタを出力時に適用

ONの場合、設定した通り芯フィルタを適用します。

レベルフィルタを表示

出力レベルフィルタを表示します。
詳細については、出力レベルフィルタの使い方をご覧ください。

通レベルフィルタを出力時に適用

ONの場合、設定したレベルフィルタを適用します。

ビューフィルタ設定

※「出力設定」タブの「ビュー(図面)を出力」がOFFの場合は、利用頂けません。

ビューフィルタを表示

出力ビューフィルタを表示します。
詳細については、出力ビューフィルタの使い方をご覧ください。

ビューフィルタを出力時に適用

ONの場合、設定したビューフィルタを適用します。
