Exporter(Navisworks)の基本操作

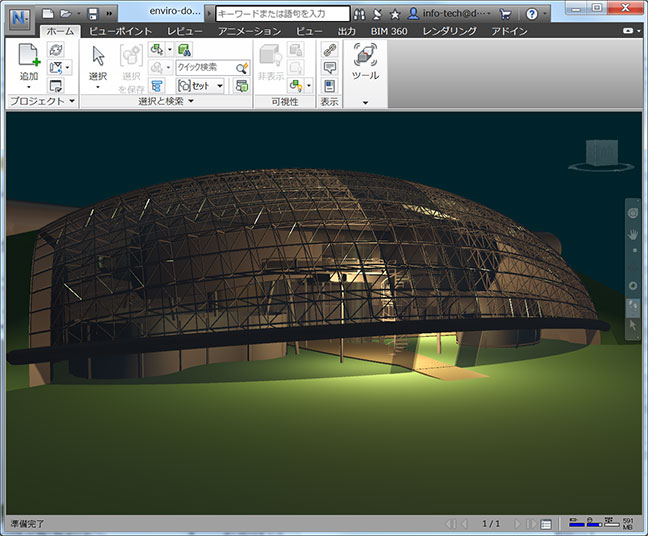

Navisworksを起動して、任意のプロジェクトを開きます。

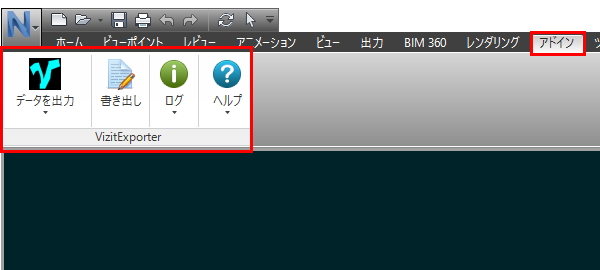

アドインの「VizitExporter」パネルを開きます。

「データを出力」ボタンを押すと出力ダイアログが開きます。

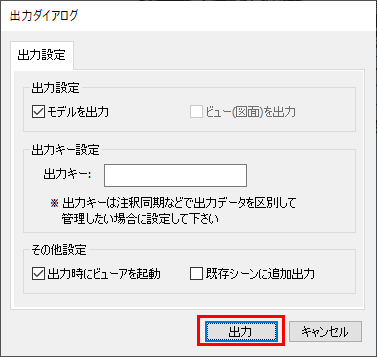

「出力」ボタンを押すとデータが出力されます。

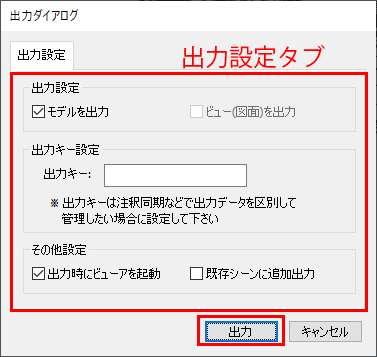

出力設定タブの概要は以下の通りです。

出力設定

モデルを出力
ONの場合、モデルが出力されます。
ビュー(図面)を出力
※現在は利用頂けません。

出力キー設定

出力キー
出力キーの設定を行います。
詳細については、出力キー設定の使い方をご覧ください。

その他設定

※「モデルを出力」がOFFの場合は、利用頂けません。
出力時にビューアを起動
ONの場合、データを出力後にビューアを起動します。
既存シーンに追加出力
ONの場合、ビューアに追加出力します。
